HLM-101產品規格書

2023-05-15 來源:原創 瀏覽量:10622

分享到：

鋰離子二次電池錳酸鋰正極材料
產品規格書
型號：HLM-101

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產的101型鋰離子電池正極材料，分子式LiMn2O4。
2、型號：HLM-101
3、產品適用范圍
適用于電網儲能、家用小型儲能，電動汽車、城市物流車等領域。
4、產品特點
本產品采用改性錳氧化物，實現分子水平摻雜改性，大大提高了材料晶格穩定性，材料加工性能優越，極片柔韌性良好，與常規電解液相容性好，具有循環壽命長，倍率性能好，高、低溫性能好的突出特性。
（1）產品顆粒呈完整規則尖晶石相，粒度分布呈正態分布，材料加工性能優越。
（2）產品電化學性能優異。常溫1C克容量大于100mAh/g，循環3000周，容量保持率大于80%。
（3）產品高溫循環性能優越。45℃高溫循環700周，容量保持率大于80%，55℃高溫循環600周，容量保持率大于70%。
（4）倍率性能優異。10C/1C大于95%。
（5）產品X射線衍射無雜相。
5、物理指標
5.1、物化指標

產品名稱	錳酸鋰		型號	HLM-101
化學成分及物理指標
分析項目		標準值	典型值	檢測手段
Mn，%		≥57.0	57.62	容量法
Li，%		4.2±0.2	4.20	AAS
K，%		≤0.03	0.0040	AAS
Na，%		≤0.05	0.035	AAS
Fe，%		≤0.01	0.008	AAS
Ca，%		≤0.05	0.015	AAS
Cu，%		≤0.01	0.0002	AAS
SO₄^2-，%		≤0.2	0.12	重量法
H₂O, %		≤0.08	0.05	卡爾費休法
比表面，m²/g		≤0.8	0.65	比表面測試儀
磁性物質，ppb		≤300	148	ICP
振實密度，g/cm³		≥1.8	2.08	振實密度儀
粒度(um) （可根據客戶要求調整）	D₁₀	≥4.0	4.90	馬爾文粒度分析儀
	D₅₀	5～8	6.9
	D₉₀	≤12	9.8

5.2、基本電性能指標

項目	標準值	典型值	檢測手段
壓實密度（g/cm³）	≥2.7	2.80	下游客戶提供的參考數據
扣電1C放電比容量（mAh/g）	≥100	106	藍電電池測試儀
1C首次充放電效率（%）	≥90	94	藍電電池測試儀
常溫3000周循環容量保持率（1C充放電）	≥80	81	藍電電池測試儀
45℃700周循環容量保持率（1C充放電）	≥80	82	藍電電池測試儀
55℃600周循環容量保持率（1C充放電）	≥70	73	藍電電池測試儀
倍率性能（10C/1C）	≥95	96	藍電電池測試儀

（備注：此表中有關電性能數據為電池廠家提供，僅供參考，產品品質以質檢單為準。）

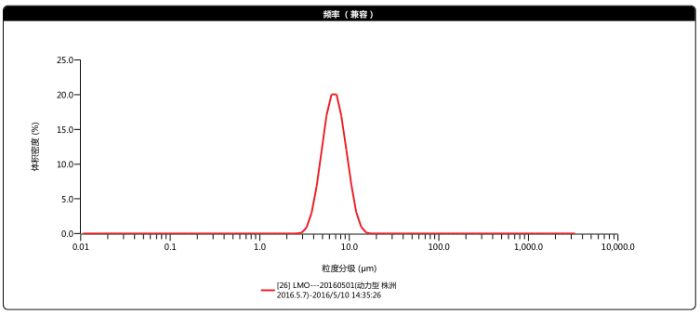

5.3、粒度分布

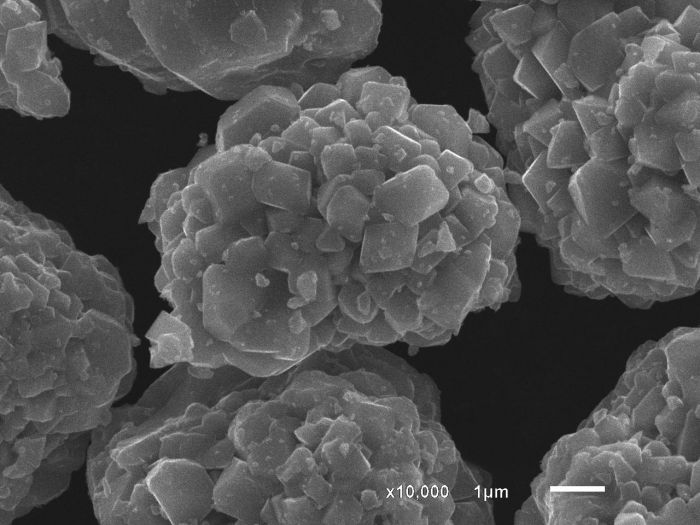

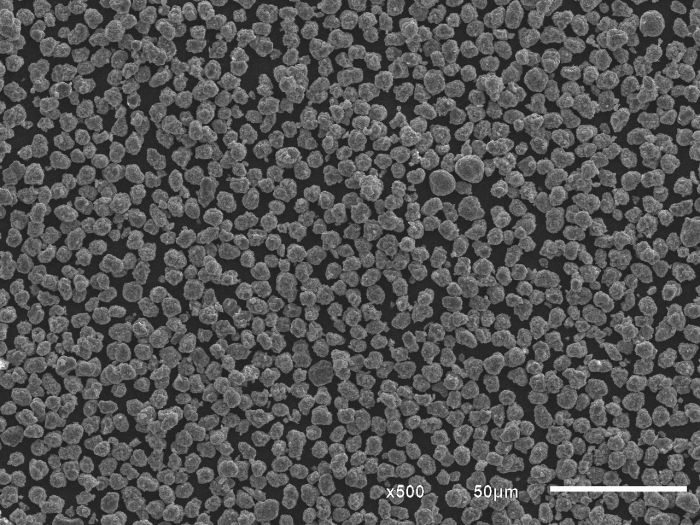

5.4、電鏡圖

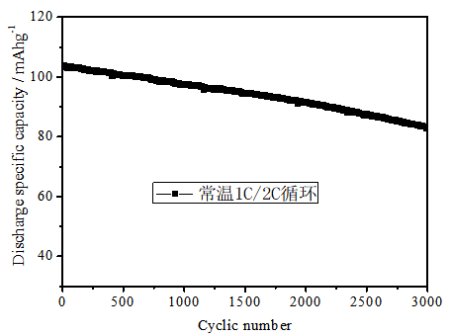

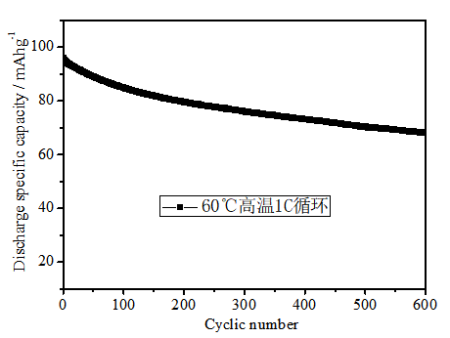

5.5、電性能數據

6、包裝方式及貯存條件
6.1、包裝方式：內鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，如客戶特殊要求，可按客戶提供的標簽樣式執行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度≤37℃、濕度≤50%RH。保質期1年，產品超過保質期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。
8、加工使用建議
正極配比：錳酸鋰95.0﹪～96.5﹪，導電劑1.0﹪～2.5﹪，PVDF2.0﹪～3.0﹪。建議采用分子量大于100萬的PVDF作為粘結劑，如果粘結劑為懸浮法制作，可以將用量調整為1.5﹪～2.0﹪。
建議負極過量比：8﹪～12﹪。
建議使用壓實：2.7～2.8g/cm3。

電話咨詢

移動二維碼

返回頂部

業務縱橫

HLM-101產品規格書

暫無數據

HLM-102產品規格書
