^{<noscript id="x7va4"></noscript>}

HLM-202A產品規格書

2023-05-14 來源:原創 瀏覽量:9498

分享到：

鋰離子二次電池錳酸鋰正極材料
產品規格書
型號：HLM-202A

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產的202A型鋰離子電池正極材料，分子式LiMn2O4。
2、型號：HLM-202A
3、產品適用范圍
適用于各類高端消費類電子產品。
4、產品特點
本產品生產采用高溫固相燒結，優化燒結曲線，使材料具有比容量高，性能穩定，性價比高的優點。
（1）產品顆粒呈完整規則尖晶石相。
（2）產品比容量高。常溫1C克容量大于118mAh/g，循環200周，容量保持率大于80%。
（3）產品X射線衍射無雜相。
5、物理指標
5.1、物化指標

產品名稱	錳酸鋰			型號		HLM-202A
化學成分及物理指標
分析項目			標準值		典型值		檢測手段
Mn，%			≥58.0		59.51		容量法
Li，%			4.0±0.2		4.06		AAS
K，%			≤0.05		0.0036		AAS
Na，%			≤0.35		0.2336		AAS
Fe，%			≤0.02		0.01		AAS
Ca，%			≤0.05		0.02		AAS
Cu，%			≤0.01		0.0002		AAS
SO₄^2-，%			≤1.5		1.24		重量法
H2O, %			≤0.08		0.05		卡爾費休法
比表面，m²/g			≤1.2		0.69		比表面測試儀
磁性物質，ppb			≤6000		2559		ICP
振實密度，g/cm³			≥1.9		2.10		振實密度儀
粒度(um) （可根據客戶要求調整）		D10	≥2.0		3.75		馬爾文粒度分析儀
		D50	15～20		16.6
		D90	≤40		33.1

5.2、基本電性能指標

項目	標準值	典型值	檢測手段
壓實密度（g/cm³）	≥2.8	2.85	下游客戶提供的參考數據
扣電1C放電比容量（mAh/g）	≥118	119	藍電電池測試儀
常溫200周循環容量保持率（1C充放電）	≥80	82	藍電電池測試儀

（備注：此表中有關電性能數據為電池廠家提供，僅供參考，產品品質以質檢單為準。）

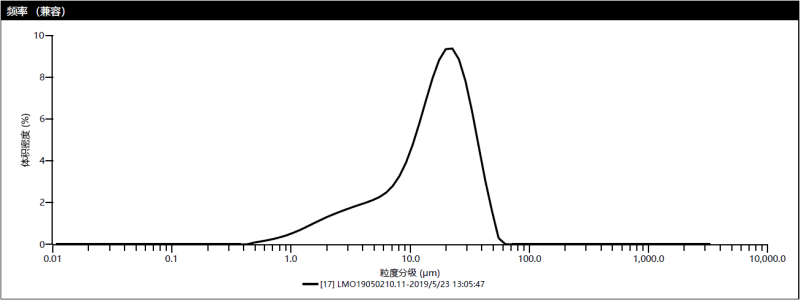

5.3、粒度分布

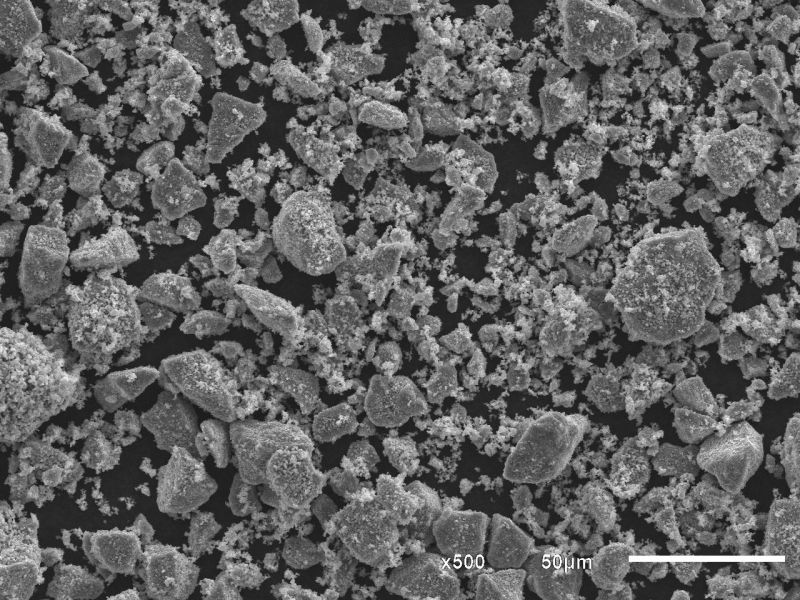

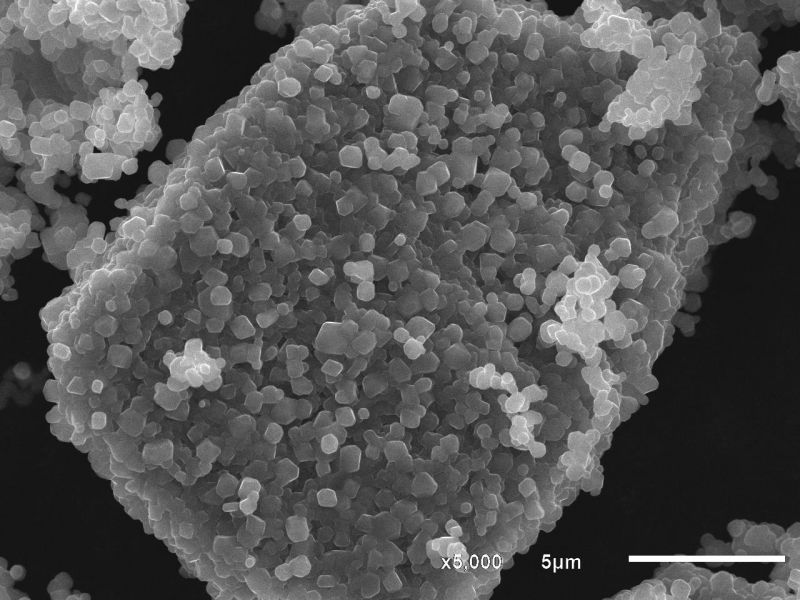

5.4電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，客戶特殊要求，可按客戶提供的標簽樣式執行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度≤37℃、濕度≤50%RH。保質期1年，產品超過保質期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。
8、加工使用建議
正極配比：錳酸鋰94.5﹪～96.0﹪，導電劑1.0﹪～2.5﹪，PVDF 2.0﹪～3.0﹪。建議采用分子量大于100萬的PVDF作為粘結劑，如果粘結劑為懸浮法制作，可以將用量調整為1.5﹪～2.0﹪。
建議負極過量比：6﹪～10﹪。
建議使用壓實：2.80～2.90g/cm3。

電話咨詢

移動二維碼

返回頂部

業務縱橫

HLM-202A產品規格書

HLM-108產品規格書

HLM-202P產品規格書
